UHD 재난경보 전용수신기 상세 규격 소개

개인적으로 uhd 재난경보 분야에 관심이 많습니다.

최근 저는 조달청에서 운영하는 나라장터에 접속해 정부나 지방자치단체 발주 동향을 살펴보는데 제주특별자치도에서 지난해 10월에 발주한 <uhd 재난경보 전용수신기 구입 설치> 관련 입찰공고가 보이더군요. 그리고 이 전용수신기를 제조하는 업체는 어딘지 궁금해서 입찰결과도 확인했습니다.



오늘은 지난해 제주특별자치도에서 발주한 <uhd 재난경보 전용수신기>의 개요와 물품 상세 규격과 그리고 입찰 결과에 대해 살펴보도록 하겠습니다.

uhd 재난 경보 전용 수신기 상세 규격 소개

지난해 입찰공고문

아래사진은 조달청에서 운영하는 나라장터에서 캡처한 입찰 공고문입니다.

참고로 나라장터 홈화면에서 "uhd"라는 키워드로 검색했습니다.



사진 중간에 지난해 11월에 입찰 마감한 "uhd 재난경보 전용수신기 구입 및 설치"건이 보입니다.



<UHD 재난경보 전용수신기 구입 및 설치>관련 사업 목적 및 내용

입찰 공고문에 따르면 이 사업의 목적은 지상파 UHD를 활용한 재난경보 서비스 도입으로 현행 대국민 재난경보(재난방송, 문자경보 등)의 한계 극복 및 사각지대 보완입니다.



그리고 사업내용은 버스 정류장 등에 재난경보 전용수신기 구입 및 설치(50대)와 전용수신기의 원격관리를 위한 원격통신 기능 구현 등이네요..

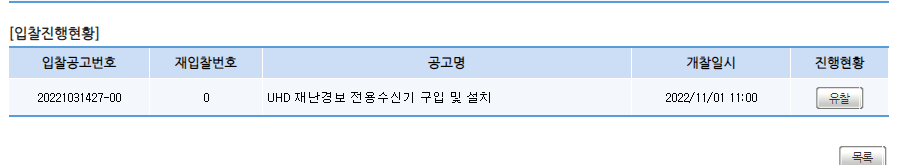

입찰결과

동 사업에 대한 개찰은 지난해 11월 1일인데 결과는 유찰되었습니다.

유찰사유는 단독응찰이라고 적시되어 있네요.



유찰 몇 회이상이면 수의계약으로 전환되는것으로 알고 있는데 이 사업도 그런 과정을 거쳐 2023년 3월 17일 기준으로 완공이 되었을 것 같습니다. 오늘 포스팅 주제는 사업 완료 여부가 아니니 이 부분은 패스합니다.

<UHD 재난경보 전용수신기 구입 및 설치>관련 세부 규격

지금부터는 재난경보 전용수신기 세부 규격 살펴봅니다.

입찰 공고문에 따르면 전용수신기의 적용 법규 및 규격은 ATSC의 ATSC 3.0 표준과 국내 지상파 UHD 관련 표준을 적용하여야 한다고 적시되어 있네요.



세부 규격은 아래 표와 같으니 참고하시기 바랍니다.

적용법규 및 규격 본 사업의 기술 기준은 다음의 관련기준 및 국제적인 표준권고를 적용하여야 한다. o 미국텔레비전규격위원회(ATSC)의 ATSC3.0 표준 o 정보통신단체표준(TTA)의 지상파 UHD 관련 표준 ‧TTAK.KO-07.0127/R5 지상파 UHDTV 방송 송수신 정합 ‧TTAK.KO-07.0128/R3 지상파 UHD IBB 서비스 ‧TTAK.KO-07.0142/R1 전용수신기를 위한 지상파 UHD 재난 경보서비스 구현 가이드 ‧미국전기전자기술협회(IEEE) 기준 .국제전기통신연합(ITU) 표준권고 ‧국제표준화기구(ISO)의 기준 ‧과학기술정보통신부 정보통신공사 표준품셈의 기준 ‧전기통신설비의 기술기준에 관한 기술기준 및 공인기관의 기술기준 <위 내용 출처: 나라장터>



UHD 재난경보 전용수신기 상세 규격

지금부터는 전용수신기의 기능, 하드웨어규격, 통신 기능 등 상세 규격에 대해 살펴보겠습니다.



첫번째, UHD 재난경보 전용수신기의 기능

분 류		용도 및 기능	비고
기기		지상파 UHD 재난경보메시지를 수신하여 GPS 정보 기반 수신기 동작 및 텍스트, 이미지, 데이터, TTS 등을 이용 기존 미디어와 연계 동작	공공시설 연계
연계장치	음성 (TTS)	전용수신기 출력(Audio & TTS)을 전관방송 등 시스템에 입력하여 음성경보 표출 연계	″
	문자	전용수신기 출력(A/V & TTS, HDMI)을 운용시스템 등에 입력하여 문자경보 표출 연계	″
	이미지	전용수신기 출력(Video, HDMI)을 운용 시스템에 입력하여 이미지경보 표출 연계	″
	영상	전용수신기 출력(Video, HDMI)을 디스플레이 장치에 입력하여 영상경보 표출 연계	〃
기타장치		PC, 모니터, 입출력장치 등 수신기 운용에 필요한 기타 장치 및 부품 등 일체	케이블, 안테나, 고정대, 스피커 등

두번째, UHD 재난경보 전용수신기의 하드웨어 규격

- 4G 통신 모듈 탑재가 인상적이네요.

RF/Demodulation	o 수신주파수 범위 : 470-806MHz o 재난방송 대응 채널 : 2개 이상(강전계 방송사 선택 동작) o Demodulation: TTAK.KO-07.0127/R5 및 ATSC3.0 지원 o Mobile channel 수신 지원
연계 인터페이스 (Type, Connector)	o UTP(RJ45), USB(2.0 이상, A-type), HDMI(필요시), RS-232/422/485(필요시) o Audio Out(TTS) : Balanced 3극 3.5mm o 공공시설 기존 장비 연계를 위한 추가 인터페이스
표출 장치	o 스피커 : 5W x 2개 o LCD 디스플레이 : 300자 이상(1회 최소 60자 표기)
통신 인터페이스	o Ethernet : 10/100/1000 Mbps (RJ45 connector) o 4G FDD LTE(SKT, KT, LGU+ 국내 주파수)
저장매체 (로그, 리치미디어 저장)	o 주저장매체 : eMMC 32Gbytes 이상 o 보조저장매체 : (Micro)SD card 128Gbytes 이상(무단 탈착 방지)
OS, 전원 등 기타	o OS : 소스 공개 OS(리눅스, 안드로이드 등) o 외부 전원 adaptor를 통한 전원 입력(일반용, 차량용) o 외부 디바이스 동작 DC 5V(0.5A 이상) USB 출력(외부 진동계 등) o 수신기 동작온도 : -10 ~ 70℃ o 재난경보 표출 스위치(정지/반복 등)

※ 구축하는 장소에 따른 기능 구현 시 차등 적용 가능

세번째, UHD 재난경보 전용수신기의 통신기능

재난경보 수신	o ATSC3.0 재난경보, 방송 표준 지원 : TBD - TTAK.KO-07.0127/R5, TTAK.KO-07.0142/R1 o 리치미디어 수신기능 : NRT(Non Real Time) 수신 지원 o 기 수신된 재난경보 내역 기록 / 관리 / 전송 o 재난 발생 시 대기 상태의 수신 장비를 활성화시키는 Wake-up 신호 처리 기능(교육시설 限)
수신기 데이터 입·출력	o 위변조 방지를 위한 보안정책 기능 o 미허가 데이터의 수신기 입력 제한 기능 o 미허가 방식 및 관리자에 의한 수신기 정보 출력(무단 복제 등) 제한 기능 o 수신기 출력을 수신하는 표출 장치와의 비정상 동작 확인 기능(외부 표출 후 특이사항 전달 및 동작 대기)


네번째, UHD 재난경보 전용수신기의 표출 및 연동

재난경보 및 방송 전달	o AEAT 메시지 수신, 처리 및 전달(출력) o 재난경보 및 민방위경보 메시지 텍스트 출력 o Text to Speech 출력 o 자막‧이미지 출력(지도 이미지 동일 포맷) o 발령된 재난정보(지도 이미지 등) 리치미디어 전달
정상동작 상태 기기 확인	o 시간동기화기능 (Low Level Signaling에서 수신되는 시스템 시간을 수신받아 장비시간 동기화) o 설치위치 등록관리기능 (좌표정보, 행정동 코드정보) o 주 장치의 정상 동작 확인 정보 제공 o 주 장치를 위한 수신 모듈 주요 정보(전계강도 등) 제공 o 재난경보 수신 메시지 등 표출 정보 제공


다섯번째, UHD 재난경보 전용수신기의 수신정보 처리기능

수신정보 처리 기능

o 동일명령 중복메시지 처리기능 (5분 이내 동일 명령은 무시) o 보안·암호(공인인증 등) 정보 신호 처리 - 2초에 1회 이상 보안메시지 수신 확인(특이사항 관리서버 전달 및 동작 대기) - 저장매체 접근 권한 부여 및 비권한자 제한 기능 - 수신기와 연결된 표출장치 상호 보안 상태 확인 기능 o 재난경보 및 민방위경보 메시지 관리(복수의 재난경보 및 경보해제 처리) o 다국어 처리기능(한국어, 영어, 중국어, 일본어 등) o 메시지표출 관리기능(표출주기, 1회 표출유지시간, 표출횟수 등)

지금까지 제주특별자치도에서 발주한 "UHD 재난경보 전용수신기 구입 및 설치" 관련 전용수신기 하드웨어 규격, 수신정보 처리 기능 등 상세 규격에 대해 살펴봤는데요. 하드웨어 규격 통신인터페이스에 4G LTE 모듈 탑재가 아주 신박하네요.



지진, 폭우, 폭설 등 갑작스럽게 발생하는 재난에 피해를 최소화 하기 위해서는 재난 정보를 최대한 빠르게 인지해서 안전한 장소로 대피하는 것이 최선인 것 같습니다. 혹시 제주 여행 중에 버스 정류장 등에 재난 정보 발생하면 긴급하게 안전한 장소로 대피가 필요하겠습니다.
